Sprężone powietrze, realne oszczędności — jak projektować i utrzymywać układy w fabryce

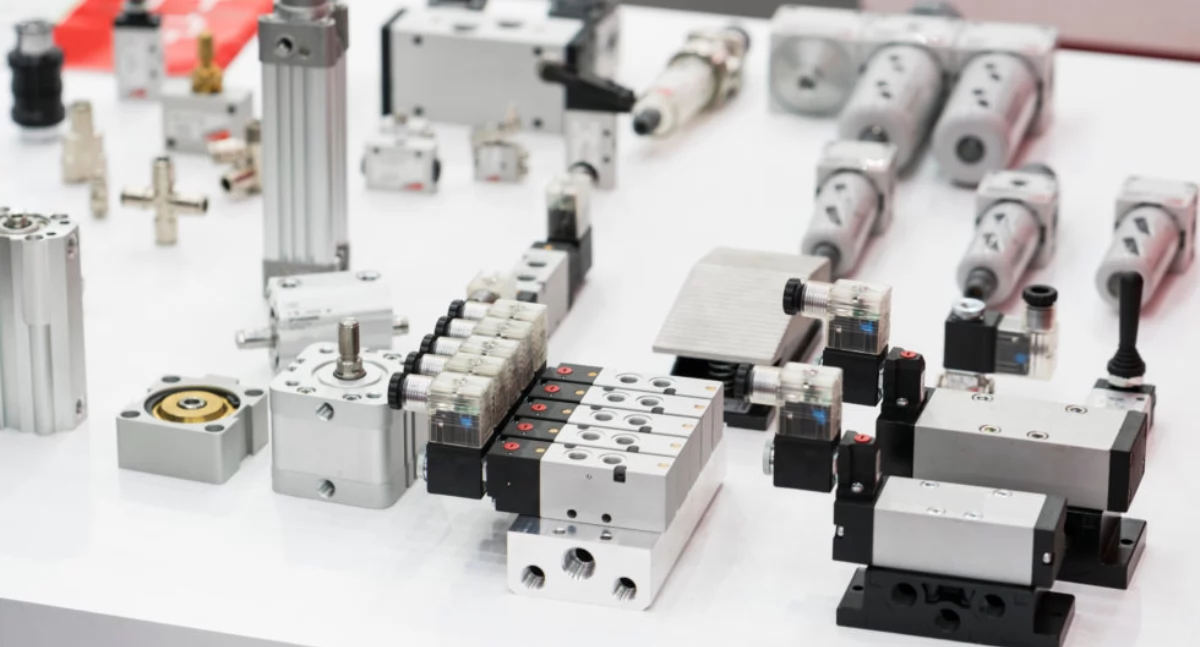

W wielu zakładach to sprężone powietrze porusza chwytaki, steruje zaworami, odpowiada za pakowanie i czystość procesu. Dobrze zaprojektowana i utrzymywana pneumatyka przemysłowa potrafi skrócić przezbrojenia, ustabilizować czasy cykli i obniżyć rachunki za energię — pod warunkiem, że traktujemy ją jak spójny system, a nie przypadkową mozaikę komponentów.

Każdy projekt powinien startować od mapy ruchów: jakie siły, czasy i tolerancje są niezbędne, w jakim środowisku (pył, wilgoć, temperatura) pracujemy, jakie są wymagania w zakresie hałasu i czystości medium. Dopiero na takim fundamencie dobieramy średnice i skoki siłowników, charakterystykę amortyzacji, przepustowość zaworów, parametry filtracji i osuszania oraz przekroje przewodów. Dobrze zaprojektowana pneumatyka przemysłowa opiera się na pierścieniowej magistrali (ring‑main) z odgałęzieniami w dół strumienia — taka topologia stabilizuje ciśnienie i ogranicza martwe strefy. Warto rozdzielić obwody „szybkie” (krótkie skoki, wysokie przepływy) od „precyzyjnych” (pozycjonowanie, niższe ciśnienia), a przy dużych odbiornikach przewidzieć lokalne zbiorniki buforowe oraz zaworowe wyspy modułowe z zapasem gniazd.

Koszt wytworzenia medium rośnie lawinowo wraz z niepotrzebnym podwyższaniem ciśnienia oraz zbyt małymi średnicami przewodów. Zamiast „podbijać bara” w sprężarkowni, policz spadki ciśnienia na całej ścieżce: od rozdzielni do wyspy, dalej do siłownika i z powrotem. Odcinki elastyczne skracaj do minimum, ostre trójniki zamieniaj na łagodne łuki, a zawory dobieraj według realnych przepływów, nie tylko nominalnej średnicy. Kiedy pneumatyka przemysłowa pracuje w trybie wielozmianowym, sens mają regularne audyty wycieków (detektory ultradźwiękowe, kamery akustyczne), testy szczelności po odcięciu sekcji i monitoring różnicy ciśnień na filtrach. Po stronie sprężarek opłaca się kaskada maszyn dobrana do profilu poboru, sterowanie o zmiennej prędkości (VSD) oraz odzysk ciepła do ogrzewania pomieszczeń lub mediów technologicznych. Dodatkowo przygotuj „mapę poboru” — listę największych konsumentów z profilem godzinowym, aby świadomie decydować, gdzie optymalizacja przyniesie najszybszy zwrot.

Rurociągi prowadź tak, by kondensat miał drogę ucieczki: spadki w kierunku separatorów, odwadnianie w najniższych punktach, odgałęzienia z góry, a nie z dołu. Zasilanie wysp zaworowych lokuj możliwie blisko odbiorników, ograniczając „ogród węży” w maszynie. Dławiki montuj przy siłowniku (sterowanie wylotem), a tłumiki hałasu na wydechach zaworów poprawią komfort i czystość powietrza w strefie pracy. W dokumentacji opisuj kierunek przepływu i numerację obwodów, by diagnostyka była oczywista dla każdego serwisanta.

Plan UR powinien opierać się na danych, nie na przeczuciach. Rejestruj cykle siłowników, trendy Δp na filtrach, interwencje przy dławikach i nastawach zaworów. Jeżeli ruch „ociąża się”, kolejność diagnostyki jest prosta: szczelność, filtracja, dławienie, tłumiki, a dopiero potem zawory. Standaryzacja okuć i szybkozłączy skraca czas napraw, a zestawy serwisowe do kluczowych siłowników eliminują polowanie na części „na wczoraj”. Kiedy pneumatyka przemysłowa ma udokumentowane nastawy (ciśnienie, dławienie, amortyzacja) w karcie maszyny i w repozytorium, powrót do stanu nominalnego zajmuje minuty zamiast godzin. Dobrą praktyką jest szkolenie operatorów z wykrywania nieszczelności oraz bezpiecznego odpowietrzania przed interwencją — to szybkie korzyści i mniej przestojów.

Ruchy wykonawcze muszą być przewidywalne także w sytuacjach awaryjnych. Minimalny standard to zawory miękkiego startu, odpowietrzanie przy E‑STOP, jasne procedury LOTO oraz zawory dwukanałowe wszędzie tam, gdzie niekontrolowany ruch mógłby zagrozić operatorowi. W osiach pionowych stosuj siłowniki z hamulcem lub mechaniczne blokady położenia; w strefach Ex dobieraj elementy zgodne z ATEX i izoluj galwanicznie sterowanie. Dzięki takim rozwiązaniom pneumatyka przemysłowa spełnia wymagania oceny ryzyka i pozytywnie przechodzi audyty BHP bez „papierowych” obejść.

Czujniki ciśnienia, przepływu i temperatury, wskaźniki różnicy ciśnień na filtrach, liczniki cykli siłowników oraz bramki komunikacyjne łączące wyspy z SCADA/MES to proste narzędzia, które przenoszą serwis z reakcji „po fakcie” do predykcji. Gdy alarm progowy Δp informuje o kończącej się żywotności wkładu, a trend spadku prędkości ruchu zapowiada awarię, postój planujesz między zleceniami. Kiedy pneumatyka przemysłowa jest widoczna na tablicach KPI (Nm³/h, % wycieków, koszty na zmianę), rozmowa z utrzymaniem energii i finansami staje się konkretna: liczby decydują, które usprawnienie robić pierwsze.

Najlepszy projekt nie zadziała bez nawyków. Wyznacz właściciela medium, opisz zasady zmiany ciśnienia „na maszynie”, wprowadź krótkie szkolenia z diagnostyki wycieków i bezpiecznego LOTO, a przy liniach powieś kartę A3 z nastawami i mapą punktów serwisowych. Prosta lista „kto, co, kiedy” z kontaktami do UR oraz rejestr wycieków sprawiają, że codzienna eksploatacja przebiega bez nerwów, a działania korygujące zamykają się w terminie.

• Czy ciśnienie procesowe nie jest wyższe niż wymagane przez ruch?

• Czy spadki ciśnienia mieszczą się w budżecie od sprężarkowni do siłownika?

• Czy zdefiniowano progi alarmowe dla Δp filtrów i minimalnego ciśnienia w węźle?

• Czy nastawy dławików i amortyzacji są udokumentowane w karcie maszyny?

• Czy po E‑STOP układ odpowietrza się w pełni i w bezpiecznym czasie?

Sprężone powietrze nie jest darmowym medium ani oczywistym dodatkiem do automatyki. Traktowane systemowo daje szybkość, czystość i prostotę serwisu; zaniedbane — winduje koszty i mnoży przestoje. Kiedy pneumatyka przemysłowa ma policzone spadki, zaplanowaną filtrację, standard montażu i widoczność danych, staje się realną przewagą operacyjną: linie działają stabilniej, operatorzy mają mniej „niespodzianek”, a rachunek za energię realnie spada. Suma konsekwencji w detalach — od projektu przez utrzymanie po kulturę pracy — decyduje, czy układ będzie wspierał produkcję każdego dnia.
