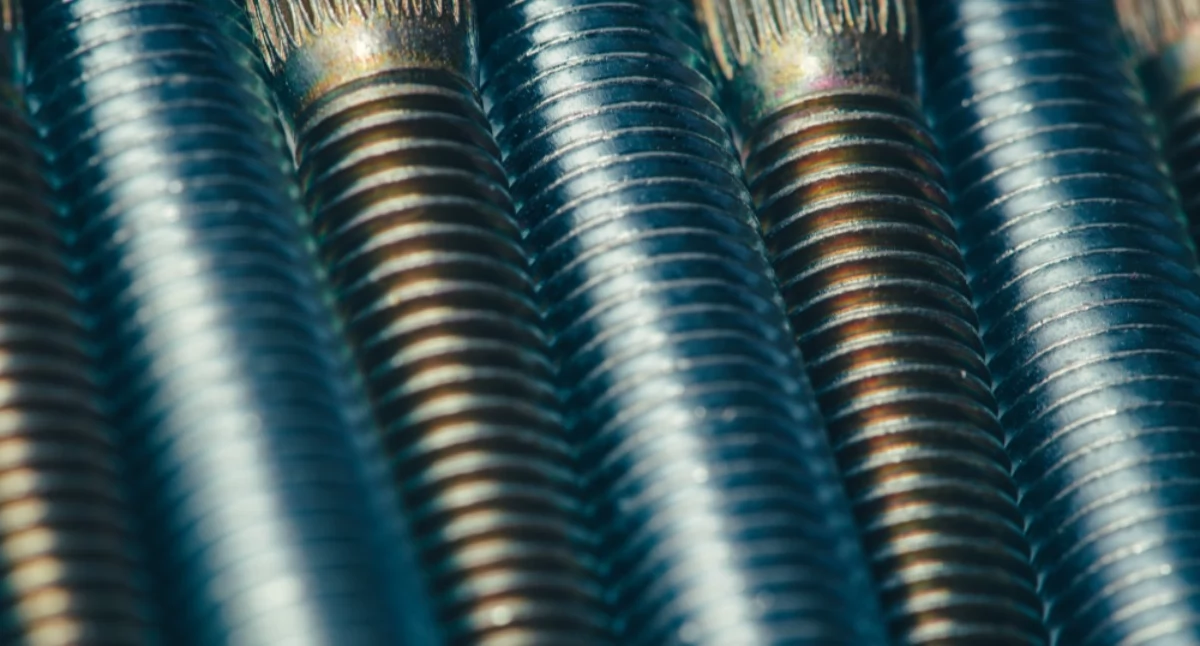

Kiedy stosuje się pręty gwintowane o wysokiej wytrzymałości?

Pręty gwintowane to jedne z najbardziej uniwersalnych i powszechnie wykorzystywanych elementów złącznych w przemyśle. Warto jednak pamiętać, że nie w każdej aplikacji można bezpiecznie zastosować standardowe wyroby ze zwykłej stali węglowej. W przypadku budowy zaawansowanej infrastruktury krytycznej, gdzie bezpieczeństwo użytkowników i trwałość całej konstrukcji stanowią absolutny priorytet, konieczne jest wykorzystanie prętów o podwyższonej wytrzymałości. W nomenklaturze inżynieryjnej termin ten odnosi się najczęściej do elementów wykonanych w klasach 8.8, 10.9 oraz skrajnie wytrzymałej klasie 12.9. Różnią się one od podstawowych wyrobów znacznie wyższą granicą plastyczności oraz nieporównywalnie większą odpornością na zerwanie. Zastosowanie tak zaawansowanych materiałów pozwala projektantom na skuteczną optymalizację wielkości węzłów nośnych, bezpieczne przenoszenie gigantycznych obciążeń dynamicznych oraz zapobieganie groźnemu zjawisku zmęczenia materiału w silnie eksploatowanych obiektach.

Jednym z najbardziej wymagających sektorów gospodarki, w którym pręty o wyśrubowanych parametrach są wręcz niezastąpione, jest nowoczesna energetyka. Potężne turbiny wiatrowe, bardzo wysokie maszty telekomunikacyjne oraz kratownicowe słupy linii wysokiego napięcia to konstrukcje poddawane ciągłym i bardzo gwałtownym obciążeniom wiatrowym. Generują one potężne siły wyrywające i ścinające u samej podstawy budowli. Z tego bezpośredniego względu do bezpiecznego kotwienia takich obiektów w żelbetowych fundamentach wykorzystuje się masywne śruby fundamentowe, tworzone z nagwintowanych odcinków stali klasy 8.8 lub 10.9. Pozwalają one na bardzo precyzyjne, milimetrowe wypoziomowanie ciężkiej stopy masztu, a co ważniejsze, gwarantują, że główne połączenie nie ulegnie zerwaniu nawet pod naporem huraganowego wiatru.

Kolejnym kluczowym obszarem inżynierii, w którym stosuje się znormalizowane elementy złączne najwyższej jakości, jest szeroko pojęty przemysł chemiczny, rafineryjny oraz wydobywczy. W rozbudowanych sieciach rurociągów przesyłowych, masywnych wymiennikach ciepła i skomplikowanych instalacjach technologicznych występują skrajnie trudne warunki robocze, takie jak bardzo wysokie ciśnienie medium, agresywne środowisko kwasowe oraz ekstremalne wahania temperatur. Wielkogabarytowe połączenia kołnierzowe w takich układach muszą bezwzględnie spełniać rygorystyczne wymagania europejskiej dyrektywy ciśnieniowej PED (Pressure Equipment Directive). Nakłada to na wykonawców obowiązek stosowania prętów gwintowanych wytwarzanych ze specjalnych, atestowanych stopów ulepszanych cieplnie, które zachowują swoje właściwości mechaniczne i wykazują doskonałą odporność na zjawisko pełzania materiału w gorącym i agresywnym środowisku.

Bardzo wysoka wytrzymałość elementów złącznych jest również kategorycznie wymagana przy wznoszeniu ciężkich konstrukcji lądowych, takich jak stalowe mosty, kilkukilometrowe wiadukty, estakady kolejowe i wielkopowierzchniowe hale przemysłowe. Obiekty te ze względu na swoją specyfikę są narażone na ciągłe wibracje pochodzące z intensywnego ruchu kołowego lub pracy ciężkich maszyn, takich jak suwnice pomostowe. Wykorzystanie prętów o klasie 10.9 pozwala na bardzo mocne sprężenie węzłów ciernych, co całkowicie zapobiega luzowaniu się połączeń pod wpływem drgań i gwarantuje wymaganą sztywność całego stalowego szkieletu. Dodatkowo nagwintowane pręty stosuje się powszechnie do trwałego kotwienia zaawansowanych łożysk mostowych oraz stabilnego montażu masywnej infrastruktury towarzyszącej, w tym ochronnych barier energochłonnych czy ciężkich ekranów akustycznych.

Nawet najlepsza gatunkowo stal o wysokiej wytrzymałości wymaga zawsze odpowiedniego i przemyślanego zabezpieczenia przed niszczącym wpływem środowiska. W aplikacjach zewnętrznych, gdzie pręty są stale narażone na wilgoć, kwaśny deszcz, mróz i niezwykle żrące sole odladzające, absolutnym standardem inżynieryjnym jest powłoka oznaczana skrótem TZN, co definiuje grubowarstwowy ocynk ogniowy. Tworzy on bardzo twardą, wtapianą w wysokiej temperaturze barierę ochronną, która skutecznie zabezpiecza wrażliwe zwoje gwintów przed postępującą korozją. Natomiast do połączeń pracujących wewnątrz bezpiecznych, zadaszonych i wentylowanych hal przemysłowych z powodzeniem wystarcza powłoka oc.B, oznaczająca standardowy ocynk galwaniczny biały.

Co oznaczają liczby w klasie wytrzymałości 10.9?

Pierwsza liczba (10) po pomnożeniu przez 100 określa minimalną wytrzymałość na rozciąganie, która wynosi 1000 MPa. Druga cyfra (9) po pomnożeniu przez 10 wskazuje, że granica plastyczności stanowi 90% wytrzymałości na rozciąganie (czyli 900 MPa). Oznacza to, że materiał zniesie gigantyczne obciążenia, zanim ulegnie nieodwracalnemu i trwałemu odkształceniu.

Czy do rurociągów ciśnieniowych zawsze trzeba stosować elementy o wysokiej wytrzymałości?

Zdecydowanie tak. Instalacje pracujące pod dużą presją bezwzględnie podlegają pod rygorystyczne wymogi dyrektywy PED. Wymusza ona stosowanie zaawansowanych materiałów odpornych na pełzanie, nagłe wahania temperatur oraz niespodziewane skoki ciśnienia, co z góry wyklucza użycie zwykłej, niskowęglowej stali konstrukcyjnej.

Kiedy na wytrzymałościowych prętach gwintowanych stosuje się powłokę TZN?

Symbol TZN, oznaczający ocynk ogniowy, jest absolutnie niezbędny dla wszelkich elementów pracujących na zewnątrz budynków. Gruba warstwa cynku skutecznie chroni odsłonięte mocowania konstrukcji stalowych, masztów czy zewnętrznych rurociągów przed niszczącym działaniem trudnych zjawisk pogodowych.

Prawidłowa i terminowa realizacja zaawansowanych inwestycji budowlanych wymaga bliskiej współpracy ze sprawdzonymi partnerami z branży metalurgicznej. Przedsiębiorstwo Elgo to znany dystrybutor, ale przede wszystkim certyfikowany producent elementów złącznych zgodnych z PED, wysoce wytrzymałych prętów gwintowanych oraz niezawodnych elementów złącznych cynkowanych ogniowo. Zaopatrując place budów potężnych mostów, rafinerii petrochemicznych czy nowoczesnych farm wiatrowych, firma zapewnia wykonawcom najwyższe standardy bezpieczeństwa, zawsze idealnie dopasowane do rygorystycznych specyfikacji technicznych. Na każdym etapie zaawansowanego i wymagającego projektu wykwalifikowani doradcy techniczni służą inżynierom fachową wiedzą materiałową, ułatwiając optymalny dobór detali, takich jak znormalizowane DIN 976 od Elgo, które zagwarantują całkowicie bezawaryjną i pewną eksploatację kluczowej infrastruktury przez długie dziesięciolecia.
