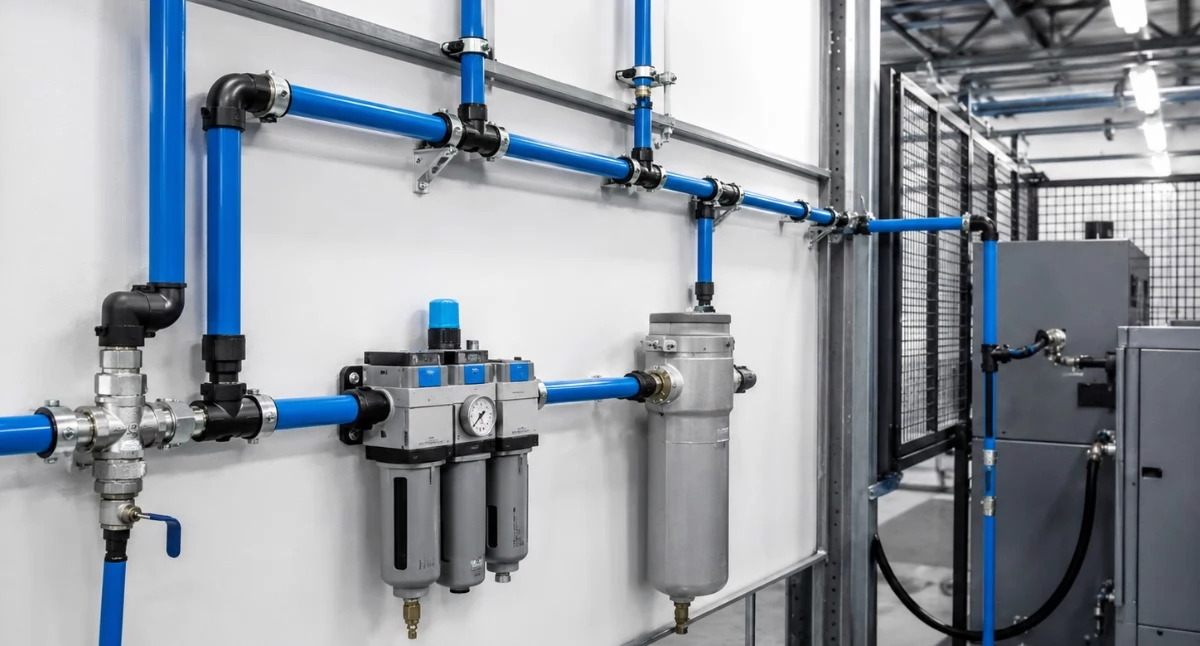

Instalacja sprężonego powietrza – dobór materiału, średnicy i ograniczenie strat

Sprawność instalacji pneumatycznej zależy nie tylko od parametrów kompresora, osuszacza czy zbiornika. Równie duże znaczenie mają rury do sprężonego powietrza, ponieważ to właśnie nimi medium dociera do maszyn, siłowników, narzędzi i pozostałych odbiorników. Niewłaściwy materiał, zbyt mała średnica albo źle poprowadzona magistrala mogą powodować spadki ciśnienia, zwiększać zużycie energii i ograniczać wydajność całego zakładu.

Problemy z instalacją często ujawniają się dopiero przy największym obciążeniu. Przy sprężarce manometr pokazuje prawidłową wartość, ale na końcu hali ciśnienie spada, siłowniki działają wolniej, a narzędzia nie osiągają wymaganej mocy. Podnoszenie nastawy kompresora zwykle nie usuwa przyczyny. Zwiększa natomiast pobór energii i obciążenie całego systemu.

Materiał przewodów wpływa na trwałość, szczelność, opory przepływu, czas montażu oraz możliwość późniejszej modyfikacji sieci. Decyzji nie należy więc opierać wyłącznie na cenie jednego metra instalacji. Tańszy materiał może wymagać bardziej czasochłonnego montażu, trudniejszych przeróbek albo częstszych napraw.

W zakładach przemysłowych stosuje się między innymi przewody stalowe, aluminiowe, ze stali nierdzewnej oraz systemy wykonane z tworzyw przeznaczonych do pracy ze sprężonym powietrzem. Każdy wariant ma własne zastosowania.

Stal zapewnia wysoką odporność mechaniczną i dobrze pasuje do wielu starszych instalacji. Trzeba jednak uwzględnić ryzyko korozji wewnętrznej, większą masę oraz pracochłonność montażu. Narastająca korozja może pogarszać jakość medium, zwiększać chropowatość ścianek i podnosić opory przepływu.

Aluminium wyróżnia się małą masą, gładką powierzchnią wewnętrzną i łatwością rozbudowy. Systemowe połączenia przyspieszają montaż i ograniczają liczbę operacji wykonywanych bezpośrednio na hali. Stal nierdzewna sprawdza się natomiast w środowiskach wilgotnych, agresywnych lub objętych podwyższonymi wymaganiami dotyczącymi czystości.

Tworzywa można stosować wyłącznie wtedy, gdy producent wyraźnie dopuścił konkretny system do przesyłania sprężonego powietrza przy zakładanym ciśnieniu i temperaturze. Przypadkowe przewody przeznaczone do wody nie stanowią bezpiecznego zamiennika. Dlatego rury do sprężonego powietrza trzeba oceniać pod kątem parametrów pracy, odporności na warunki otoczenia i kosztu całego cyklu użytkowania.

Jednym z najpoważniejszych błędów projektowych jest wybór zbyt małego przekroju. W wąskim przewodzie powietrze przepływa z większą prędkością, co prowadzi do wzrostu oporów i większych strat ciśnienia. Problem nasila się wraz z długością trasy oraz liczbą kolan, trójników, redukcji, zaworów i szybkozłączy.

Dobór średnicy powinien uwzględniać maksymalny przepływ, a nie wyłącznie średnie zużycie. Trzeba sprawdzić, ile odbiorników może pracować równocześnie i czy w procesie występują krótkie, lecz duże skoki zapotrzebowania. Przykładem mogą być stanowiska przedmuchu, siłowniki o dużej pojemności lub maszyny wykonujące jednocześnie kilka ruchów pneumatycznych.

Właściwie dobrane rury do sprężonego powietrza pozwalają zachować wymagane ciśnienie także w najdalszym punkcie instalacji. Nie oznacza to jednak, że wszystkie przewody muszą mieć ten sam przekrój. Magistrala główna zwykle wymaga większej średnicy, natomiast krótkie odgałęzienia do pojedynczych urządzeń można dobrać odpowiednio do lokalnego poboru.

Projektant powinien również uwzględnić rezerwę na rozbudowę. Jeżeli zakład planuje w ciągu najbliższych lat uruchomienie kolejnej linii, nie warto wykonywać magistrali dokładnie na granicy aktualnego zapotrzebowania. Późniejsza wymiana głównego odcinka często kosztuje znacznie więcej niż zastosowanie większej średnicy podczas pierwszego montażu.

Sposób prowadzenia magistrali wpływa na rozkład ciśnienia w całym zakładzie. Prosta sieć zakończona ślepym odcinkiem zasila kolejne odbiorniki tylko z jednego kierunku. Gdy pobór rośnie, urządzenia znajdujące się na końcu trasy mogą odczuwać największe spadki.

W większych instalacjach dobrym rozwiązaniem okazuje się układ pierścieniowy. Powietrze może wtedy docierać do punktów odbioru z dwóch stron, co ułatwia stabilizację ciśnienia i poprawia elastyczność sieci. Zawory odcinające pozwalają natomiast wyłączyć wybrany fragment do serwisu bez zatrzymywania zasilania w całej hali.

Nawet najlepsze rury do sprężonego powietrza nie zapewnią jednak właściwej pracy, jeżeli projekt zawiera wiele niepotrzebnych zwężeń i zmian kierunku. Każda kształtka zwiększa opór miejscowy, a każde połączenie staje się potencjalnym punktem nieszczelności. Trasę należy więc prowadzić możliwie logicznie, ograniczając liczbę kolan i redukcji.

Warto również przygotować zamknięte odejścia pod przyszłe maszyny. Dzięki temu rozbudowa nie wymaga cięcia czynnej magistrali, długiego postoju i gruntownej przebudowy istniejącej sieci.

Powietrze atmosferyczne zawiera parę wodną. Po sprężeniu i późniejszym ochłodzeniu część wilgoci wykrapla się w zbiorniku oraz przewodach. Jeżeli instalacja nie ma odpowiednich spadków i punktów odwadniania, kondensat może przedostawać się do zaworów, siłowników i narzędzi.

Magistralę warto prowadzić z kontrolowanym spadkiem w kierunku punktów spustu. Odejścia do odbiorników należy wykonywać z górnej lub bocznej części przewodu, a nie z najniższego miejsca, w którym gromadzi się woda. W odpowiednich punktach trzeba zamontować skuteczne spusty kondensatu.

Wilgoć przyspiesza korozję, wypłukuje środki smarne i pogarsza jakość procesów wymagających czystego powietrza. Sam osuszacz nie naprawi błędów w geometrii instalacji, podobnie jak prawidłowy układ przewodów nie zastąpi odpowiedniego przygotowania medium. Oba obszary muszą ze sobą współpracować.

Nieprawidłowe podparcie przewodów prowadzi do naprężeń, przemieszczania się instalacji i rozszczelniania połączeń. Rozstaw uchwytów powinien odpowiadać materiałowi, średnicy oraz zaleceniom producenta systemu. Trzeba też uwzględnić wydłużenia cieplne, drgania i obciążenia mechaniczne.

Przewodów nie należy wykorzystywać jako podpory dla innych instalacji. Zawory i większe elementy armatury mogą wymagać osobnego mocowania. W miejscach narażonych na uderzenia wózków, transportowanych materiałów lub pracę maszyn trzeba zastosować odpowiednie zabezpieczenia.

Po zakończeniu montażu instalację należy poddać próbie szczelności i sprawdzić ciśnienie w kluczowych punktach podczas rzeczywistego poboru. Pomiar bez obciążenia może nie pokazać przewężeń, które ujawniają się dopiero w trakcie pracy kilku odbiorników.

Zmiany w produkcji wpływają na obciążenie instalacji. Nowa maszyna, dodatkowa zmiana lub zwiększenie tempa cyklu mogą sprawić, że dotychczasowa magistrala przestanie wystarczać. Z tego powodu warto okresowo mierzyć ciśnienie przy źródle i na końcach poszczególnych sekcji.

Regularna kontrola sprawia, że rury do sprężonego powietrza nie stają się ukrytym źródłem strat. Należy sprawdzać szczelność połączeń, stan mocowań, działanie spustów kondensatu oraz różnice ciśnienia przy normalnym obciążeniu. Wczesne wykrycie nieprawidłowości pozwala naprawić konkretny fragment, zanim problem zacznie wpływać na całą linię.

Nie należy automatycznie zwiększać ciśnienia sprężarki, gdy odbiornik działa zbyt wolno. Najpierw trzeba sprawdzić lokalne przewężenia, zabrudzone filtry, niewłaściwą armaturę, nieszczelności i rzeczywisty przepływ. Często źródło problemu znajduje się między kompresorownią a maszyną, a nie w samym kompresorze.

Instalację pneumatyczną należy traktować jako jeden system obejmujący sprężarkę, przygotowanie medium, zbiornik, magistralę, armaturę i punkty odbioru. Oszczędność na pojedynczym elemencie może generować znacznie większe koszty energii, napraw i przestojów w kolejnych latach.

Dobrze dobrane rury do sprężonego powietrza zapewniają stabilne ciśnienie, ograniczają straty przepływu i ułatwiają dalszy rozwój zakładu. Najlepszy efekt daje połączenie właściwego materiału, obliczonej średnicy, przemyślanego układu magistrali oraz starannego montażu. Dzięki temu instalacja wspiera produkcję zamiast ograniczać możliwości maszyn i generować dodatkowe koszty eksploatacyjne.
