Nowe funkcje w NX CAD 1980

Nowa wersja programu NX CAD – 1980 – przynosi wiele udoskonaleń i nowości. W niniejszym artykule przedstawiamy ich wybór w trzech obszarach: - Drafting i layout - Konstrukcje ramowe - Powłoki

Drafting i layout

Drafting w NX CAD zapewnia kompleksowy zestaw narzędzi do tworzenia i przechowywania rysunków technicznych zgodnych z głównymi krajowymi i międzynarodowymi normami rysunkowymi. Z kolei NX CAD Layout to łatwe w użyciu rozwiązanie do projektowania koncepcyjnego 2D, które pomaga wykorzystać środowisko 2D z dedykowanymi narzędziami wsparcia. Co nowego wprowadza obecnie Drafting? Istotną zmianą jest modernizacja wprowadzania tekstu pod kątem użyteczności i znajomości powszechnie używanych funkcji i przepływów pracy pakietu Microsoft Office:

Konstrukcje ramowe

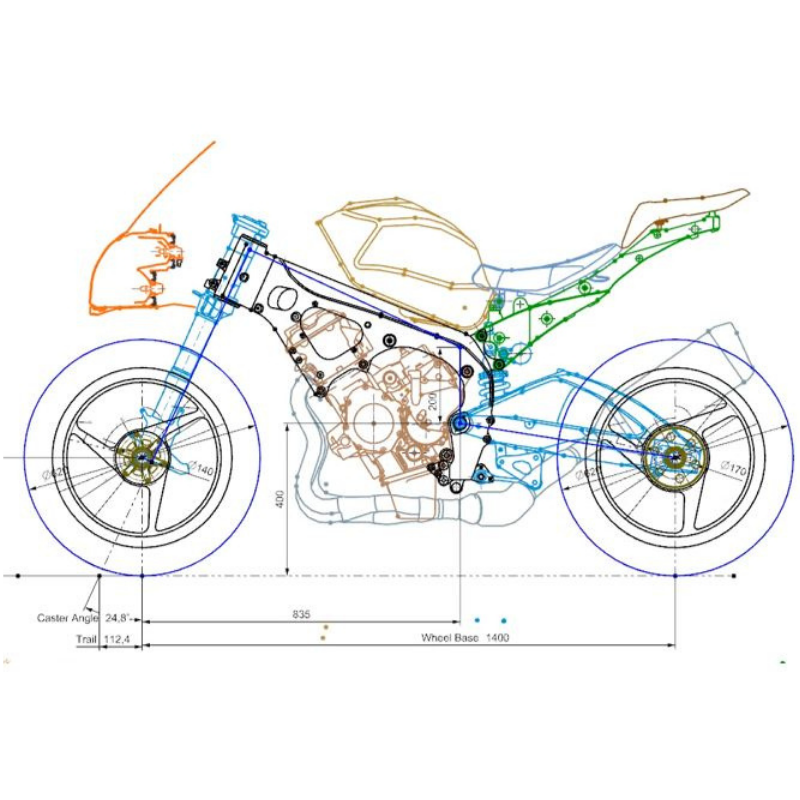

Z kolei NX Layout oferuje ulepszone wypełnianie obszarów w kształtach dla lepszej wydajności i ponownego wykorzystania oraz wydajność dużego układu poprawioną dzięki aktywnym zestawom 2D.

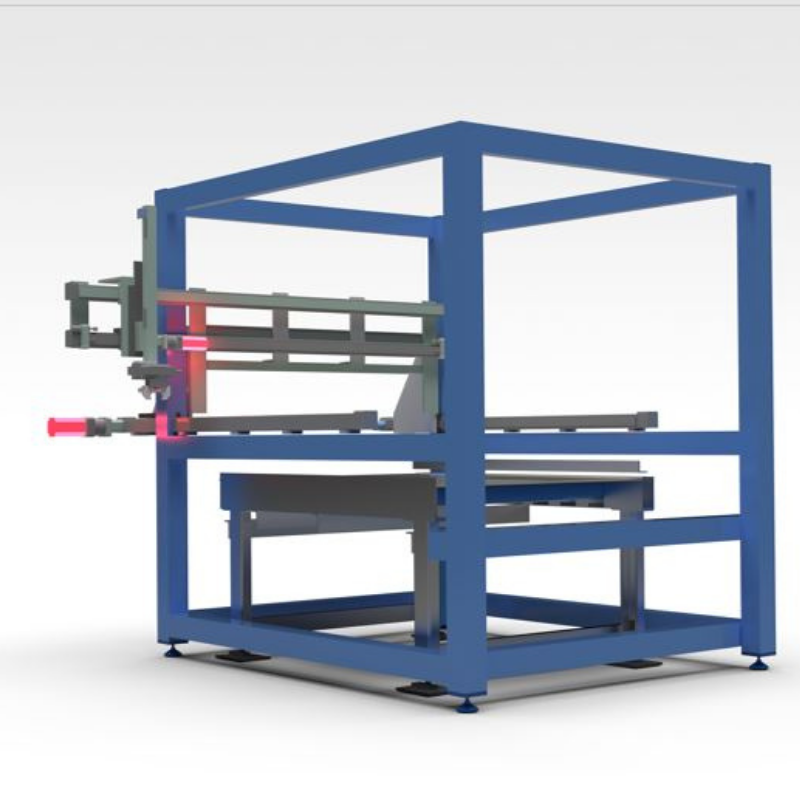

Przejdźmy do projektowania konstrukcji ramowych w NX 1980 (NX Structure Designer). Dzięki usprawnionej opcji naroży, integracji z Simcenter 3D i uproszczeniu rysunków części, projektowanie konstrukcji ramowych jest łatwiejsze, mamy też szybszą ścieżkę do symulacji. I tak, tworzenie unikalnych naroży można teraz rozwiązać za pomocą ręcznego wyboru elementów przycinających. Z kolei wysoce zintegrowana symulacja umożliwia iterację większej liczby projektów w krótszym czasie, co umożliwia wykonanie dodatkowych iteracji opartych na jakości. Zautomatyzowane polecenie przygotowania belek tworzy osie belek, dołącza przekroje poprzeczne i materiały belek w celu przyspieszenia analizy konstrukcji. Zautomatyzowane tworzenie siatki w Simcenter 3D dodatkowo upraszcza proces. Poza tym, możesz uprościć tworzenie rysunków gotowych do produkcji, dołączając wymagane informacje produkcyjne. Listy części rysunku mogą teraz zawierać skonsolidowaną listę geometrycznie identycznych elementów i komponentów specjalnych wraz ze szczegółami cięcia końcowego.

Powłoki

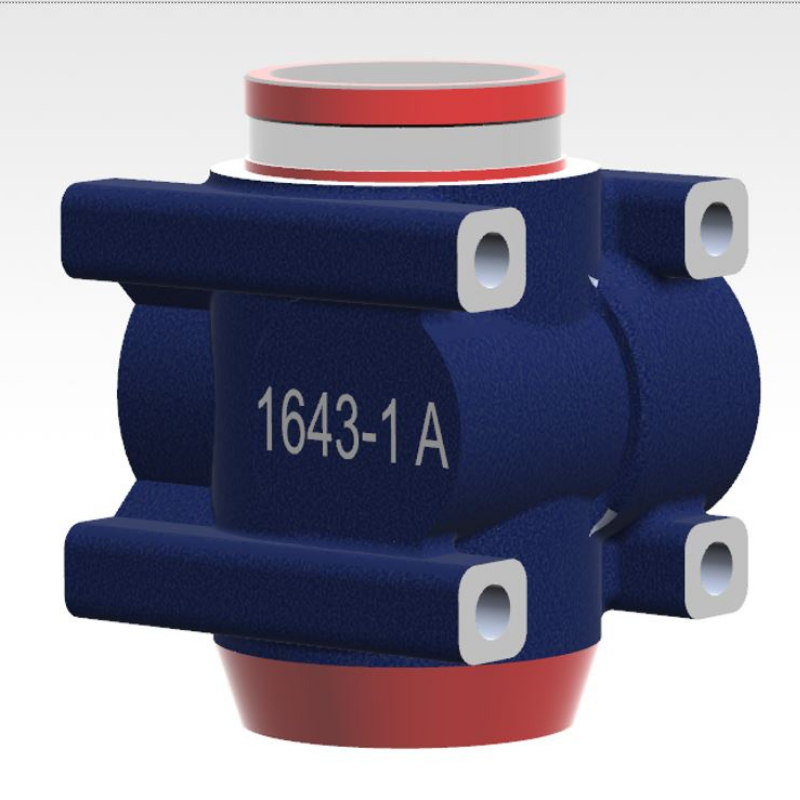

Na koniec przejrzyjmy nowe możliwości w zakresie nakładania powłok. NX Coatings to nowa, w pełni zintegrowana aplikacja, która umożliwia specyfikację powłok do projektu produktu. Możesz teraz zdefiniować powłoki w pliku CAD, aby można było ich używać przez cały cykl życia produktu. Dostępne jest obliczanie wpływu powłok na właściwości masowe projektu części. Można także przekazywać informacje o powłokach do programu CAE, dla uwzględnienia ich w analizie termicznej i strukturalnej. W NX Coating oferuje także:

- Przypisanie powłoki powierzchni za pomocą bibliotek materiałów NX

- Definiowanie regionów ze specyficzną obróbką powłoki

- Obliczanie właściwości masowych w celu określenia efektu powłoki

- Dodawanie zawartość powłoki do listy części i/lub BOM

- Opisanie powłoki w PMI i rysunkach

- Wizualizację wyników za pomocą renderowania w wysokiej rozdzielczości

NX Coatings przynosi użytkownikom zupełnie nowe możliwości, usprawniając codzienną pracę i przekładając się na jej lepszy efekt.
